Трубы, фитинги для бассейнов

Наименование Код D,mm E,mm Z,mm L,mm
Уголок 90° 01716 50 61 26 31
уголок 90 01717 63 76 33 38
01718 75 90 39 44
01719 90 108 46 51
01720 110 131 56 61
01722 140 164 71 76
01723 160 180 81 86
01724 200 225 101 106



Наименование Код D,mm E,mm Z,mm L,mm
Уголок 90 х 63-2" внутр.резьба
уголок 90 01733
63x2"
78
33 38



Наименование Код D,mm E,mm Z,mm L,mm

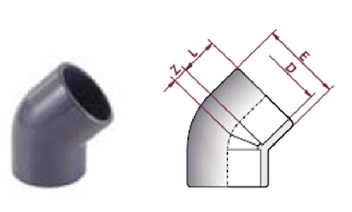

Уголок 45°
01750
50 61 12 31
уголок 45 01751
63 76 14 38
01752
75 93 17 44
01753
90 109 20 51
01754
110 133 24 61
01756
140 164 30 76
01757
160 180 34 86
01758
200 225 43 106
01759 225 252 48 109



Наименование Код D,mm E,mm Z,mm L,mm
Тройник 90°
01784
50 63 26 31
тройник 90 01785
63 78 33 38
01786
75 90 39 44
01787
90 108 46 51
01788
110 131 56 61
01789
125 148 64 69
01790
140 164 71 76
01791
160 186 81 86
01792 200 228 101 106
01794 150 284 126 131



Наименование Код D,mm E,mm Z,mm L,mm
Тройник 90° с внутренней резьбой
тройник 90 01800
50х1,5" 63 26 31
01801
63х2" 78 33 38



Наименование Код D,mm E,mm Z,mm L,mm
Тройник 90°
01829
75x63 90 39 44

тройник 90

01837
110x90 131 56 61
01838
110x75 131 56 61
07688
160x140 186 81 86



Наименование Код D,mm E,mm Z,mm L,mm
Крестовина
02235
50 63 26 31
крестовина 02236
63 79 33 38



Наименование Код D,mm E,mm Z,mm L,mm
Муфта
01876
50 61 3 31
муфта 01877
63 75 3 38
01878
75 90 4 44
01879
90 108 5 51
01880
110 131 6 61
01882
140 164 9 76
01883
160 180 9 86
01884
200 225 10 106



Наименование Код DxG E,mm Z,mm L,mm L,mm L1,mm
Переходник, внутренняя резьба
переходник 01893
50х1,5" 63 3 31 31 61
01894
63х2" 78 3 38 38 75



Наименование Код D-dxG H,mm L,mm L1,mm S,mm
Переходник, наружная резьба
переходник 02088
63-50x2" 78 38 25 65
02089
63-50x1,5" 73 38 21 65
02092
75-63x2" 84 44 25 78
02095
90-75x2,5" 96 51 30 93
02098
110-90x3" 109 61 33 120



Наименование Код Dxd Z,mm L,mm L1,mm Мод.
Адаптор
01921
50х40 5 31 26 А
адаптор 01925
63х50 7 38 31 А
01928
75x63 6 44 38 А
01929
90x75 7 51 44 А
01930
110x90 10 61 51 А
01931
125x110 8 69 61 А
01932
140x125 8 76 69 А
18692
140x110 15 76 61 В
01933 160x140 10 86 76 А
01935 200x160 20 106 86 В
01936 225x200 13 119 106 А
01937 225x160 33 119 86 В



Наименование Код D -E x d
Z,mm L,mm L1,mm F,mm
Адаптор-конус
01989
75-63x50 62 44 31 61
адаптор-конус 01993
90-75x63 74 51 38 75
01997
110-90x75 88 61 44 90
02000
125-110x90 100 69 51 105
02003
140-125x110 111 76 61 130
02006
160-140x125 126 86 69 148



Наименование Код D,mm L,mm Z,mm B,mm E,mm F,mm
Фланцевый адаптор
02020
50 31 3 8 61 73
адаптор 02021
63 38 3 9 76 90
02022
75 44 3 10 90 106
02023 90 51 5 11 108 125
02024
110 61 5 12 131 150
02025
125 69 5 13 148 168
02026
140 76 5 14 165 188
02027 160 86 5 16 188 213
02028 200 106 6 20 225 247
02029 225 119 6 25 248 274
02031 315 164 8 30 342 378



Наименование Код D,mm d,mm E,mm H,mm K,mm F,mm
Фланец
02032
50 62 150 17 110 18х4
фланец 02033
63 78 165 18 125 18х4
02034
75 92 185 22 145 18х4
02035
90 110 200 23 160 18х8
02036
110 133 220 24 180 18х8
02037
125 150 230 26 190 18х8
02038
140 167 250 28 210 18х8
02040 160 190 285 31 240 22х8
02041 200 227 315 32 270 22х8
02042 225 250 340 32 295 22х8
02044 315 345 450 36 400 22х12



Наименование Код D,mm H,mm Z,mm E,mm K,mm F,mm
Фланец с адаптором под клей
фланец 02226
75 47 3 185 145 18x4
02227
90 56 5 200 160 18x8



Наименование Код D,mm d,mm E,mm H,mm K,mm F,mm
Фланцевая прокладка
02061
50 50 71 3 110 18
фланцевая прокладка 02062
63 63 88 3 125 18
02063
75 75 104 3 145 18
02064
90 90 123 3 160 18
02065
110 110 148 4 180 18
02067
140 140 186 4 210 18
02068 160 160 211 4 240 22
02069 200 200 245 5 270 22
02070
225 225 275 5 295 22
02072
315 315 378 3 400 22



Наименование Код D,mm E,mm Z,mm L,mm
Заглушка
01947
50 63 15 31
заглушка 01948
63 75 17 38
01949
75 90 19 44
01950
90 110 23 51
01951
110 131 28 61
01953
140 167 36 76
01954
160 185 40 86



Наименование Код D,mm E,mm L,mm Z,mm G,mm E,mm
Разъем
02331
50 31 17 17 2 2/4" 80
разъем 02332
63 38 21 21 2 3/4" 99



Наименование Код DxG L,mm Z,mm G1,mm E,mm
Разъем, внутренняя резьба
разъем 02341
63х2" 38 21 2 3/4" 99



Наименование Код DxG L,mm L1,mm Z,mm
Разъем, наружная резьба
разъем 09033
50x2" 31 28 49



Наименование Код DxG L,mm L1,mm Z,mm
Разъем, наружная резьба
разъём 02357
50x1,5" 21 31 48
02358
63x2" 28 38 62
02359
75x2,5" 30 44 70
02360
90x3" 33 51 62



Наименование Код B,mm G L,mm L1,mm
Разъем, PVC/Латунь
0247615007
50 1 1/2" 31 21
разъем 0247615008
63 2" 38 25



Наименование Код GxE H,mm L1,mm S,mm L,mm E,mm

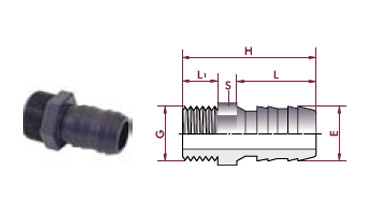

Шип
Шип 02224 1,5"х38" 89 22 57 50 38



Наименование Код D,mm
Коллектор
Коллектор 31877< br 31877
50
34407
63



Наименование Код D1,mm L,mm S,mm E,mm D2,mm M,mm
Держатель труб
02140
50 70 16 49 68 51
держатель труб 02141
63 86 17 62 84 62
02142
75 129 20 75 107 75
02143
90 152 24 89 118 91
08916
110 161 24 107 143 90
08917
125 181 26 121 156 97
10956
140 201 28 195 176 113
08918
160 216 28 225 196 122
08919 200 256 31 265 243 142



Наименование Код DxG N,mm L,mm H,mm болты
Хомут разъемный
05141
50x1/2" 103 52 84 2
Хомут разъемный 28675
63x1/2" 101 70 103 4
05441
63x1 1/2" 101 70 103 4
05438
75х1/2" 114 75 113 4
05439
75х3/4" 114 75 113 4
05440
90x1/2" 125 84,5 129 4
06013
110x1" 150 99 151 4
06015
110x1 1/2" 150 99 151 4
06016 110x2" 150 99 151 4
18785 140x1" 180 137 188,5 6
18786 140x1 1/2" 180 137 188,5 6
18790 160x1 1/2" 208 137 213 6
18791 160x2" 208 137 213 6
18792 160x3" 208 137 213 6



Наименование Код DхG N,mm L,mm H,mm болты
Хомут разъемный
11440
50x1/2" 103 52 84 2
Хомут разъемный 28679
63x1/2" 101 70 103 4
11443
63x1 1/2" 101 70 103 4
11444
75х1/2" 114 75 113 4
11445
75х3/4" 114 75 113 4
11447
90x1/2" 125 84,5 129 4
02386 110x1" 150 99 151 4
11451 110x1 1/2" 150 99 151 4
11452 110x2" 150 99 151 4
06022 140x1" 180 137 188,5 6
06024 140x1 1/2" 180 137 188,5 6
06029 160x1 1/2" 208 137 213 6
06030 160x2" 208 137 213 6
06031
160x3" 208 137 213 6



Наименование Код D,mm L,mm H,mm E,mm
Контрольное звено
02389
75 44 165 185
Контрольное звено 02390
90 51 180 200
02391
110 61 250 220
02392
125 69 280 230
02393
140 76 310 250
02394
160 86 360 285



Технические параметры задвижек D63-D225
D DN A B C E F G H K L M N S
63-75 65 192 165 110 27 18 104 48 125/145 228 70 9 10
90 80 227 200 126 27 18 104 53 160/169 263 70 9 12
110 100 271 229 156 30 18 104 60 180/190 350 70 9 16
125-140 125 297 250 172 30 19 104 66 190/210 350 70 9 20
160 150 327 285 185 30 22 104 72 240 350 70 9 20
200-225 200 400 230 230 30 22 136 73 270/295 390 102 11 26

Задвижка

Наименование Код D,mm
Задвижки
02581
63-75
02582
90
02583
110
02586 125-140
02587
200-225



Наименование Код D,mm L,mm H,mm E,mm
Обратный колапан
09015
50 31 162 94
Обратный клапан 09016
63 38 192 117
09017
75 44 232 148
09018
90 51 269 179
09019
110 61 279 179



Наименование Код D,mm L,mm H,mm E,mm
Обратный клапан, фланцевый
37073
63 32 20 109
Клапан 23312
75 40 20 129
23313
90 52 20 144
23314
110 70 23 164
23316
140 92 24 195
23317
160 112 26 220



Наименование Код D,mm
Фланцевое соединение в сборе
09128
75
Соединение 09129
90
09130
110
09132
140
09133
160
09134
200



Наименование Код D,mm L,mm H,mm E,mm
Шаровый кран
02454
25 19 108 62
Шаровый кран 02455
32 22 124 70
02457
50 31 167 104
02458
63 38 198 120
02459
75 44 232 148
02460
90 51 269 179



Наименование Код D,mm L,mm H,mm E,mm
Шаровый кран
02502
50 31 162 94
Шаровый кран 02503
63 38 192 117



Наименование Код Напряжение питания Рабочее соединение Длинна Раб. давление
Электроклапан
0817110
24 В 1 " 13 см. 0,7-13,8
Электроклапан 0817120 24 В 1 1/2" 13,5 см. 0,7-13,8



Наименование Код D,mm м3/ч
Флометры
0804200
50 4-19
Флометры 0804400 63 5-31
0804600 75 13-42
0804800 90 18-54
0805000 110 44-120
0805200 160 60-228





Наименование Код D,mm PN Длинна, м Толщина стенок, мм.
Трубы PVC
02709
50 10 5 2,4
Трубы PVC 02710
63 10 5 2,4
02711
75 10 6 2,9
02712
90 10 6 3,5
02713
110 10 6 4,2
02714
125 10 6 4,8
02715
140 10 6 5,7
02716 160 10 6 6,2
02717 200 6 6 7,5
02718 225 6 6 8,6
02719 250 6 6 9,6



Наименование Код D,mm DN Длинна, м Рабочее давление, бар
Шланг PVC
0301650035
50 50 25 5
Шланг PVC 0317643063
63 55 25 5
0317643075
75 65 25 4
0317643090
90 80 25 4



Наименование Код Вес, нетто, г
Клей для труб
02430
250
Клей для труб 09043
500
09044
1000



Наименование Код Вес, нетто, г
Клей для шлангов
13965500
250



Наименование Код Вес, нетто, г
Очиститель для труб
02432
500
Очиститель для труб 02431
1000



Наименование Код Вес, нетто
Смазка Magic Lube
1397200 140 гр



Наименование Код Объем
Герметик Texton
1397300 290 мл



Наименование Код Кол-во м
Тефлоновая лента 19 мм
Тефлоновая лента 02436
50
